1. 與傳統無源濾波器相比，HFR系列產品體積更小，諧波抑制能力更強
2. 當連接在變頻器前端，經諧波濾波器濾波后總諧波電流小于滿負載時基波電流的10%
3. 效率大于98%，功率可到250kW。無源諧波濾波器提供了高性價和穩定可靠的諧波解決方案
4. 易于安裝到現有機柜內
5. 該系列濾波器與品牌變頻器做過精心匹配。適合多種電機控制方式，確保系統穩定工作,不會對電網產生任何不良影響
6. 使用過溫保護,以防過溫造成濾波器損壞
1. 額定電壓: AC 380 ~ 480V
2. 額定頻率：50Hz
3. 過載能力：1.5倍×額定電流，60s
4. 絕緣等級：過壓類別Ⅲ符合EN61800-5-1
5. 滿載效率：大于98%
6. 冷卻方式: AN
7. 諧波濾波效果:滿載條件下，濾波器輸入端的總諧波電流畸變率THDi < 10%（背景電壓THDu < 2%，電網額定功率與安裝負載比> 66)
8. 環境溫度(工作)：滿載條件下，-25 ~ +50℃
9. 存儲溫度：-25 ~ +65℃
10. 工作海拔：0 ~ 2000米
11. 相對濕度：0 ~ 95%無凝露
12. 空載電流：小于額定電流的25%
IEEE519 GB/T14549
1. DHF諧波濾波器是變頻器配套的濾波器，只可安裝在不可控整流變頻器的電源進線處
2. 選用時,濾波器的功率與變頻器的功率盡量匹配使用，這時可以獲得最佳的濾波效果；不匹配時，若功率較大的濾波器用于功率較小的變頻器,濾波效果會降低
3. 濾波器中的電抗器是發熱設備，安裝時注意保持濾波器周圍至少有100mm的空間

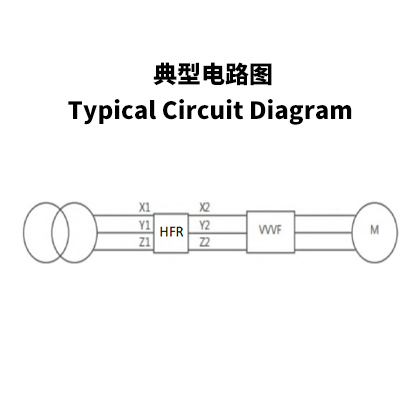

4. 安裝時，按照電路圖的接線指示，連接可靠的地線
5. 當海拔、電網質量等使用環境超出技術要求時請咨詢廠家
