鈦及其合金由于密度小(4.51g/cm3)、強度高（有的達到1000MPa）、比強度大、高低溫性能優異，因此是首先被廣泛應用于航空、航天等行業，成為軍事工業不可或缺的結構材料。
直流真空熔煉是鈦等稀貴金屬及高性能合金鋼熔煉所必須采用的工藝，因而真空電弧爐配套電源的水冷整流變壓器是關鍵器件。我公司配套的直流真空自耗熔煉爐專用大電流水冷整流變壓器能夠滿足真空自耗熔煉爐1T到12T的產品范圍，單機最大滿載參數2*36KA/60VDC。經過學習吸收世界名牌ALD公司先進技術，降低了現場安裝整流變壓器與整流柜之間大截面銅母排的難度，減小了整個電源的體積，縮小了占地面積。另考慮到熔煉過程中起弧電壓為60V，而熔煉電壓僅40V左右，應用了兩套雙反星形可控整流單元并聯。隨單爐可熔煉金屬材料重量的不同為50-75V，熔煉過程中一般隨單爐可熔煉金屬材料重量的不同為30～45V，再次優化設計開發了全系列專用大電流水冷整流變壓器?？筛鶕?jù)客戶要求在主電路中直流輸出端增加平波電抗器。

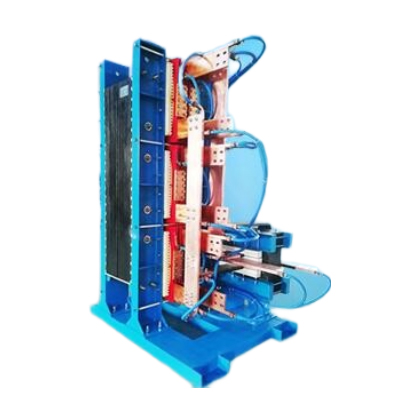

本公司生產的水冷整流變壓器用作整流裝置的電源變壓器，主要應用于海綿鈦真空自耗爐等稀有金屬冶金行業。該產品具有損耗低、噪聲低、結構緊湊、供電可靠、抗沖擊和抗短路能力強等優點，并可以根據客戶要求定制多結構形式多脈波的水冷整流變壓器。
1. 工作海拔：不超過2000米,2000米以上每升高100米降額1%，最高3000米
2. 戶內相對濕度：日平均≤95%，月平均≤90%
3. 最高環境溫度：+40℃，40℃以上降額使用
4. 最低環境溫度：-25℃
5. 系統額定頻率：50 ~ 60Hz
6. 安裝場所：戶內柜內
7. 儲存溫度：-40℃ ~ +70℃
8. 鹽霧：≤0.5mg/m3
9. 機械活性物質：沙≤300mg/ m3,塵（漂?。?.4mg/ m3, 塵（沉積）≤350mg/m2/天
10. 地面水平加速度與垂直加速度：≤0.25g/0.125g
GB1094.1 Power transformers-Part 1: General
GB1094.3 Insulation levels, dielectric tests and external clearances in air
GB1094.11 Power transformer-Part 11: Dry-type transformer
JB/T9640 Arc furnace transformer
JB/T 8636-1997 Power convertor transformer
GBT21419 Transformers, power supplies, reactors and similar products - EMC requirements
GBT10228 Specification and technical requirements for dry-type power transformers
GB3859.3 Semiconductor convertors - Transformers and reactors
JB/DQ2113 Electrochemistry rectify transformer
1. 電氣性能穩定：結合行業應用特點優化設計方案。精確的電氣參數設計和科學的結構設計，保證產品的電氣性能優良，高壓線圈采用風冷設計（國內布置）或水冷設計（歐洲布置），采用軸向多風道結構，降低通風阻力，保證高效的通風和散熱。低壓線圈采用水冷結構，保證高效的散熱
2. 動穩定程度高：產品高壓繞組箔繞（國內布置）或餅式疊壓（歐洲布置），低壓線圈采用銅管或銅板繞組（國內布置）或銅板拼焊繞組（歐洲布置），有極高的機械強度，具有較強的抗突發能力，以滿足極惡劣的負載環境
3. 熱穩定性好：先進仿真計算，優化產品的發熱部位及最熱點溫升，留有充分的溫升裕度，選用進口杜邦公司N0mex-T410絕緣材料，保證產品絕緣和耐溫的高可靠性。根據水冷散熱特性，合理分配水冷管路水流量，達到最佳冷卻效果，鐵芯內置水冷換熱器，強化鐵芯散熱能力，采用30Q120高導磁硅鋼片，同時采用先進的多級步進多級疊片方式，有效降低了空載損耗、空載電流和噪聲。在設計、制造過程中較好地消除了變壓器大電流漏磁渦流引起局部發熱問題，產品具有極高的可靠性
4. 過載能力強：產品具有較強的過負載能力和過電壓能力，產品設計、制造充分考慮用戶工業電網和負載特性，電氣性能、溫升、絕緣耐壓及附件選擇等各方面均滿足一定的過載要求，比同容量的電力變壓器的阻抗高30%，以抑制di/dt，限制短路電流，有效保護整流元件
5. 性能指標優越：空載電流設計、損耗指標制造值低于同容量國標系列變壓器，充分考慮用戶使用的經濟性和可靠性
6. 水系統管路設計安全可靠，主管路采用不銹鋼管路或銅管路，滿足防腐要求，出水嘴采用國際標準的密封螺紋，有效防止?jié)B漏。分支連接管路采用耐高溫尼龍纖維與橡膠復合管路或聚四氟乙烯管路，保證可靠的耐溫耐壓耐久性
7. 進出水設計溫差低于5℃，水流速設計值低于1.5m/s，工作壓力設計值低于3bar,保證水冷系統工作的穩定可靠
8. 采用銅管繞組的臥式結構或者銅板繞組的側立結構，可根據客戶要求對變壓器采用“三防漆”處理（防鹽霧、防濕熱、防霉菌），裝飾性好，耐腐蝕性強、保光性好、保色性較好，有良好的流平性和遮蓋力，結構簡化，外形美觀
9. 整流變壓器配溫度保護裝置，由高集成度、帶總線通訊的高可靠開關電源模塊等部件組成，用于測量、控制、保護、通訊
國內布置Domestic Layout
主要參數Main Parameters | 型號Type | 圖號Picture No. | 產品規格Product Specification | ||||||||||
序號No. | 輸出直流Output Current | 輸入電壓 | 功率Power | 輸出電壓 |
| A*B*C | D*E | F | X | M*N | 材質 |
重量Weight | |
| (kADC) | (VAC) | (kVA) | (VDC) |
| (mm) | (mm) | (mm) | (mm) | (mm) |
| (kg) | |
1 | 15 | 400/690 | 878 | 40 | ZSGS878-0.4-0.04-1 | E | 1800*850*1450 | 1000*900 | 16*26 | 12 | 100*8*2 | Cu | 2000 |
2 | 15 | 400/690 | 1400 | 55 | ZSGS1400-0.4-0.055-1 | 2050*1000*1870 | 1000*900 | 16*26 | 12 | 100*8*2 | Cu | 3450 | |
3 | 16 | 400/690 | 1140 | 45 | ZSGS1140-0.4-0.045-1 | 1550*800*1875 | 800*750 | 16*26 | 12 | 100*10*2 | Cu | 2800 | |
4 | 18 | 400/690 | 2000 | 75 | ZSGS2000-0.4-0.075-1 | G | 2250*1200*1800 | 500*1000 | 16*26 | 12 | 100*12*2 | Cu | 4200 |
5 | 20 | 400/690 | 1600 | 55 | ZSGS1600-0.4-0.055-1 | 2050*1100*1770 | 500*1000 | 16*26 | 12 | 100*12*2 | Cu | 3550 | |
6 | 24 | 400/690 | 1850 | 52 | ZSGS1850-0.4-0.052-1 | 2200*1150*1770 | 500*1000 | 16*26 | 14 | 120*12*2 | Cu | 4300 | |
7 | 24 | 400/690 | 1960 | 55 | ZSGS1960-0.4-0.055-1 | 2300*1200*1770 | 500*1000 | 16*26 | 14 | 120*12*2 | Cu | 4300 | |
8 | 25 | 400/690 | 2400 | 55 | ZSGS2400-0.4-0.055-1 | 2250*1200*1800 | 500*1000 | 18*28 | 14 | 120*14*2 | Cu | 4600 | |
9 | 30 | 400/690 | 2000 | 45 | ZSGS2000-0.4-0.045-1 | 2250*1200*1800 | 500*1000 | 18*28 | 16 | 120*14*2 | Cu | 4350 | |
10 | 30 | 400/690 | 2670 | 75 | ZSGS2670-0.4-0.075-1 | 2400*1500*1850 | 500*1000 | 20*30 | 16 | 120*14*2 | Cu | 4700 | |
11 | 30 | 400/690 | 2800 | 80 | ZSGS2800-0.4-0.08-1 | 2400*1500*1850 | 500*1000 | 20*30 | 16 | 120*14*2 | Cu | 4750 | |
12 | 36 | 400/690 | 2950 | 55 | ZSGS2950-0.4-0.055-1 | 2400*1200*1850 | 500*1000 | 20*30 | 16 | 140*14*2 | Cu | 5500 | |
13 | 36 | 400/690 | 3450 | 75 | ZSGS3450-0.4-0.075-1 | 2400*1200*1900 | 500*1000 | 20*30 | 16 | 140*14*2 | Cu | 5900 | |
歐洲布置European Layout
主要參數Main Parameters | 型號Type | 圖號Picture No. | 產品規格 Product Specification | ||||||||||
序號 | 輸出直流Output Current | 輸入電壓Input Voltage | 功率Power | 輸出電壓Output Voltage |
|
| A*B*C | D*E | F | X | M*N | 材質Material | 重量Weight |
| (kADC) | (VAC) | (kVA) | (VDC) |
|
| (mm) | (mm) | (mm) | (mm) | (mm) |
| (kg) |
1 | 4 | 400/690 | 220 | 36VDC | ZSGS220-0.4-0.036-1 | G | 450*650*1450 | 400*400 | 16*26 | 12 | 80*12 | Cu | 1000 |
2 | 6 | 400/690 | 325 | 36VDC | ZSGS325-0.4-0.036-1 | 500*650*1450 | 450*450 | 16*26 | 12 | 100*15 | Cu | 1300 | |
3 | 8 | 400/690 | 435 | 36VDC | ZSGS435-0.4-0.036-1 | E/G | 600*700*1500 | 550*550 | 16*26 | 12 | 100*20 | Cu | 1450 |
4 | 10 | 400/690 | 545 | 36VDC | ZSGS545-0.4-0.036-1 | 650*850*1550 | 600*600 | 16*26 | 12 | 120*20 | Cu | 1600 | |
5 | 12.5 | 400/690 | 740 | 20VAC | ZSGS740-0.4-0.02-1 | 650*850*1600 | 600*600 | 16*26 | 12 | 120*25 | Cu | 1800 | |
6 | 16 | 400/690 | 1140 | 45VDC | ZSGS1140-0.4-0.045-1 | G | 1000*1200*1900 | 900*900 | 16*26 | 14 | 140*25 | Cu | 2800 |
7 | 20 | 400/690 | 207 | 6VDC | ZSGS207-0.4-0.006-1 | E/G | 470*600*1150 | 425*425 | 14*24 | 14 | 140*30 | Cu | 850 |
8 | 20 | 400/690 | 1450 | 40VDC | ZSGS1450-0.4-0.04-1 | G | 1000*1400*1900 | 900*900 | 18*28 | 14 | 140*30 | Cu | 3250 |
9 | 24 | 400/690 | 1960 | 55VDC | ZSGS1960-0.4-0.055-1 | G | 1000*1400*2000 | 900*900 | 18*28 | 14 | 140*40 | Cu | 4000 |
10 | 30 | 400/690 | 2000 | 45VDC | ZSGS2000-0.4-0.045-1 | 1200*1400*2000 | 1000*1000 | 20*30 | 16 | 150*40 | Cu | 4500 | |
