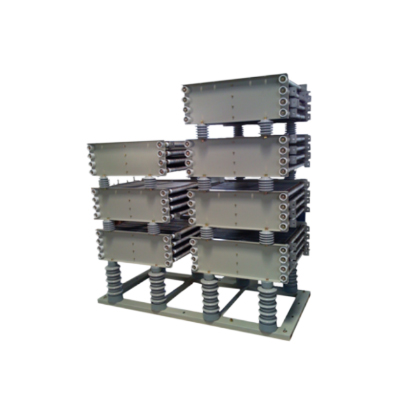

中性點接地電阻器是連接于發電機、變壓器的中性點與大地之間的一種限流電氣保護設備。當電網線路出現故障時，電源中性點電壓將產生偏移，尤其是在電纜供電的電網系統中，對地電容電流較大。當該電流大于規定值時會產生弧光接地過電壓，從而使非故障相的對地電壓極大地增加，使設備絕緣損壞，形成兩點或多點接地短路造成停電事故。采用中性點電阻接地方式的目的是給故障點注入阻性電流，使接地故障電流呈阻容性質，減小與電壓的相位差，降低故障點電流過零熄弧后的重燃率，使過電壓限制在一定水平以內，提高繼電保護設備靈敏度以實現跳閘、快速尋找故障線路和備用切換，從而有效保護系統正常運行。
該裝置可適用于0.4～110kV電壓等級配電網的中性點接地系統。在電力系統的變電所或發電廠也已經得到了廣泛的應用，對提高系統供電可靠性及安全運行有明顯的效果。
GB/T5729 Fixed resistors used in electronic equipment
規格 | 電壓 (kV) | 電流 (A) | 阻值范圍(Ω) | 尺寸Dimension(±1mm) | |||
Type | Voltage | Current | Resistance Range | L | W | H | H1 |
NRA | 6.3 | 50-1000 | 3-7 | 850 | 1000 | 1500 | 定制Customized |
NRA | 10.5 | 50-2000 | 3-121 | 1000 | 1000 | 2000 | 定制Customized |
NRA | 20 | 50-2000 | 5-230 | 1500 | 2000 | 2200 | 定制Customized |
NRA | 35 | 50-2000 | 10-404 | 1600 | 2500 | 2500 | 定制Customized |
備注：其他規格尺寸，可根據用戶要求制造。Remark: Customized if necessary. | |||||||
